干货∣ArcGIS根据DEM提取等高线和高程点转至CAD

今天给大家带来的干货是【ArcGIS根据DEM提取等高线和高程点转至CAD】，欢迎大家收藏查看！

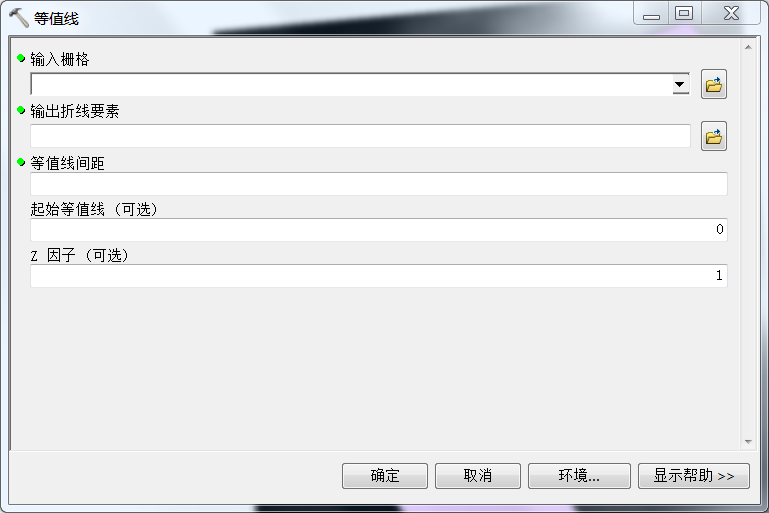

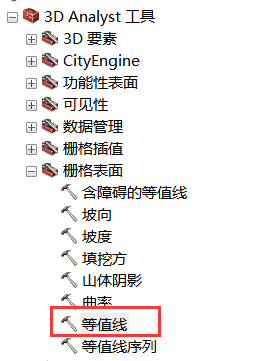

第一步：根据dem提取等高线

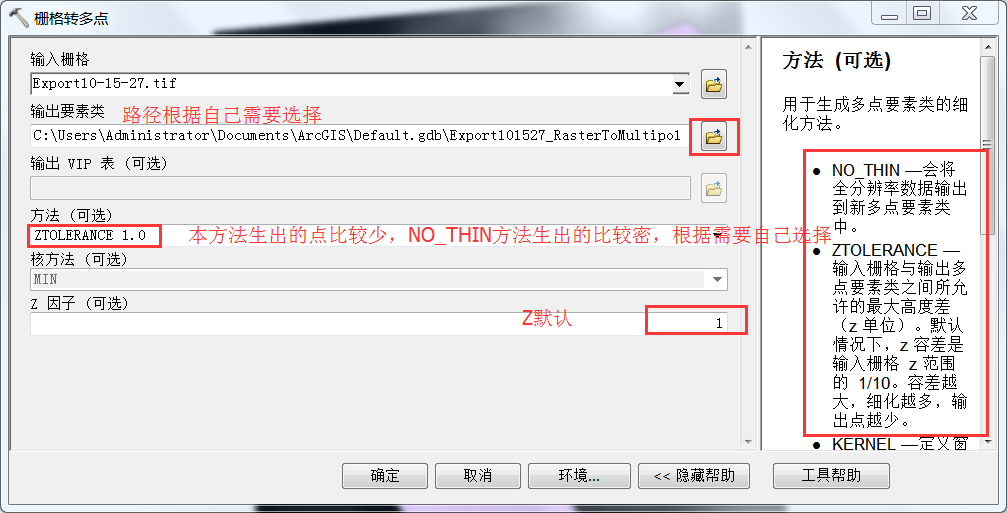

2.提取高程点

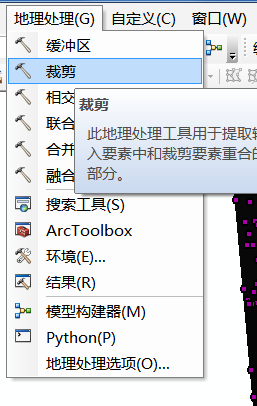

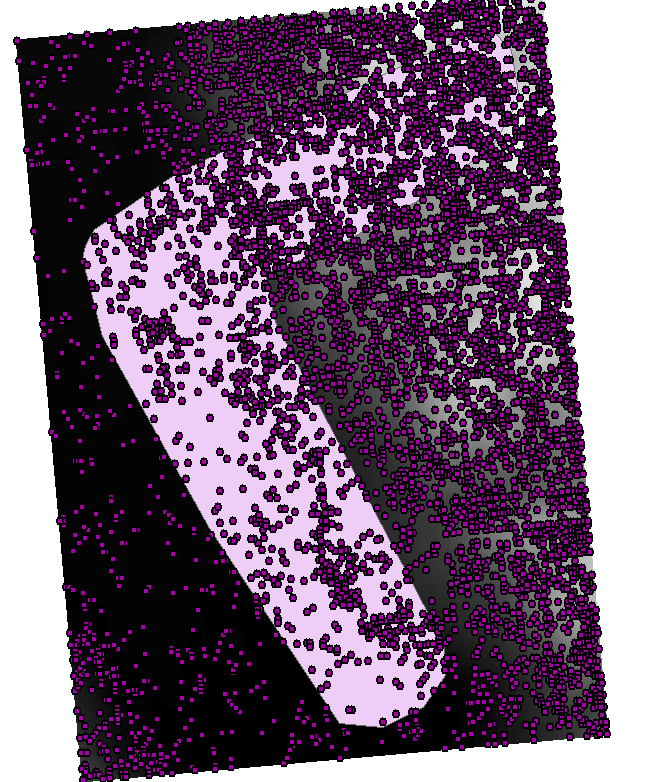

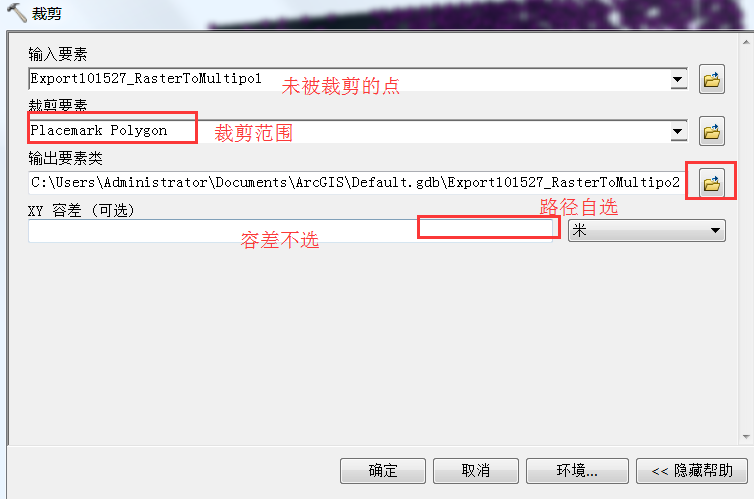

3.处理结果如上图，覆盖了整个dem,需要裁剪相应的范围，直接选取工具栏最上拦地理处理下面的裁剪工具:

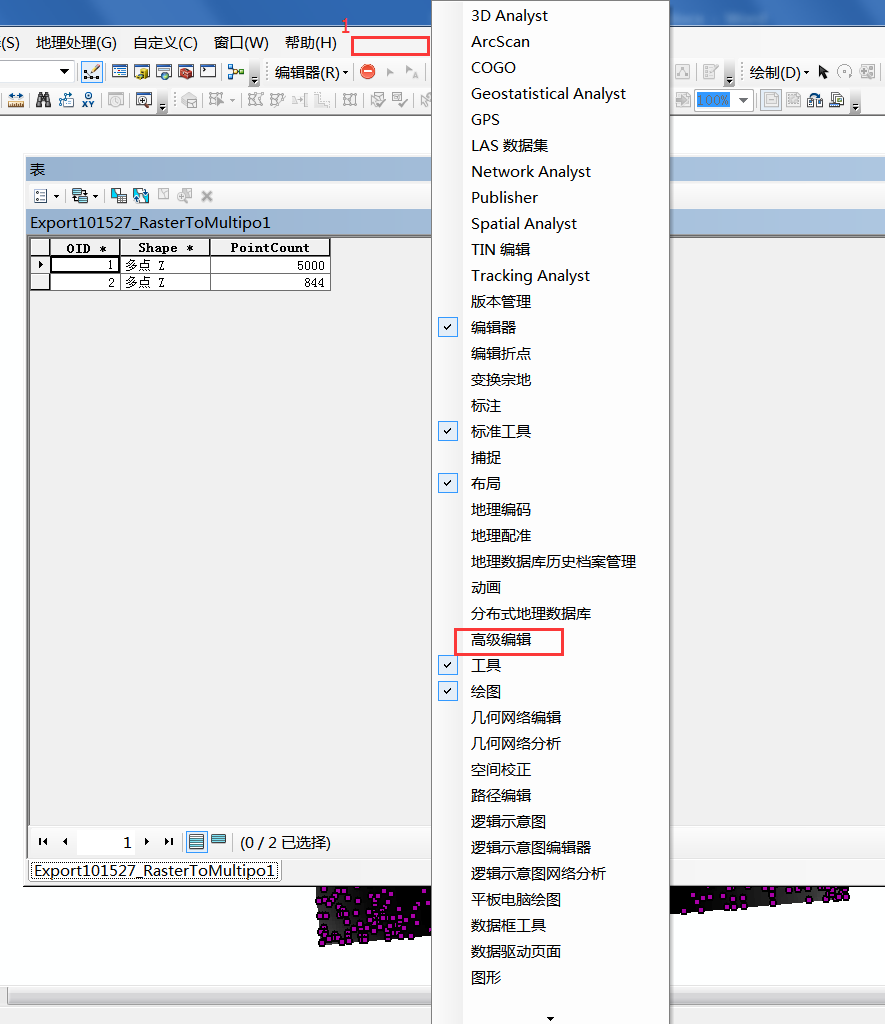

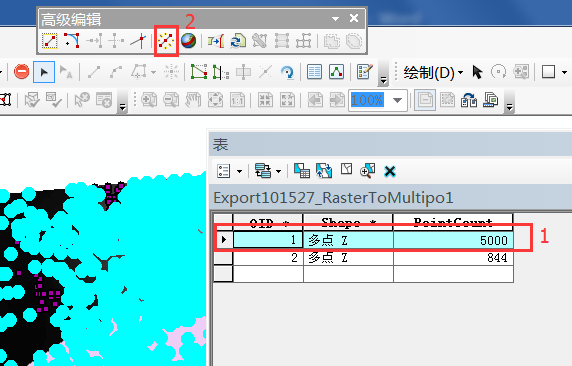

4.裁剪好的点属性表打开如下图，需要打散，调出高级编辑工具，在工具栏空白处右键，把高级工具打勾，如下图：

5.开始编辑，选中点，用高级编辑里面的分解工具，把点打散：

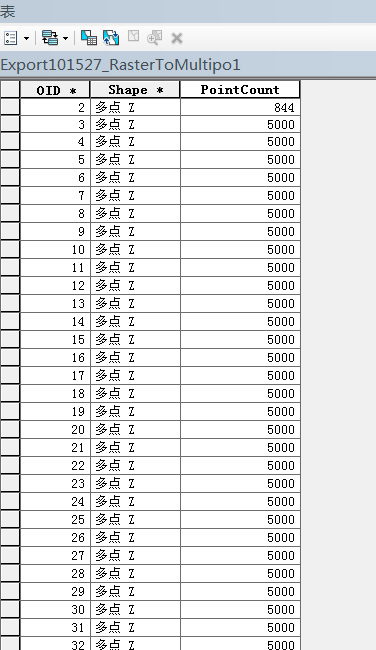

可以看到点变多了，但是现在点里面没有高程值

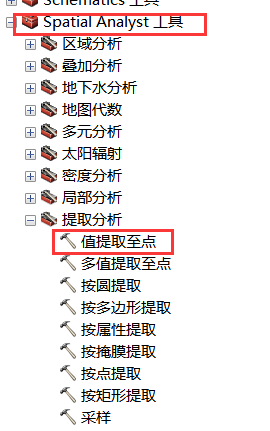

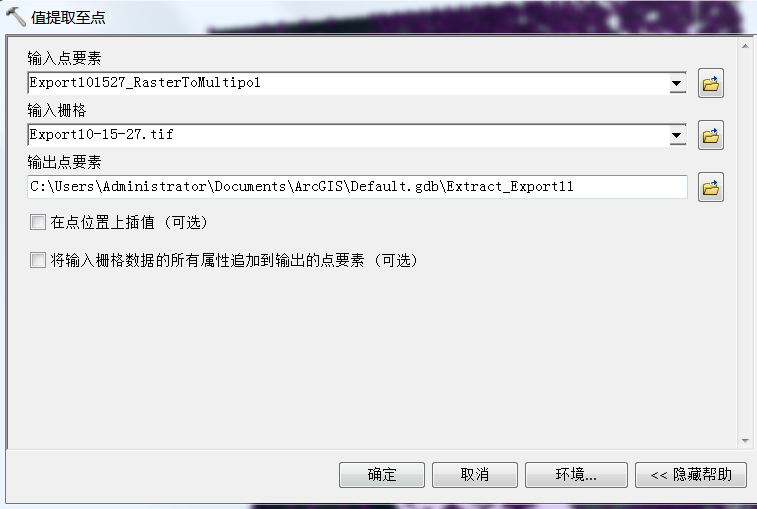

6.高程值的赋值，调用下图中的值提取至点：

7.到这一步点和线已经提取完成，接下来就是转换为54的坐标系和投影，以点为例：

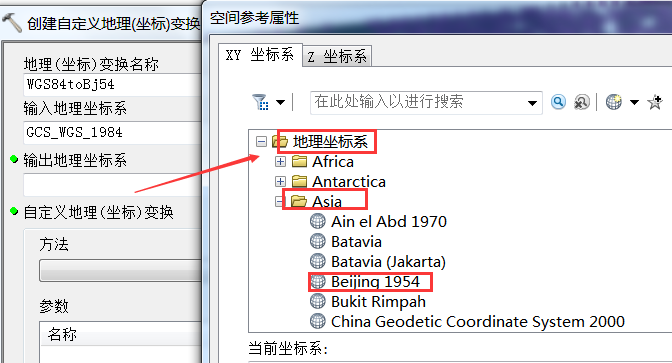

选取数据管理工具中的投影和变换

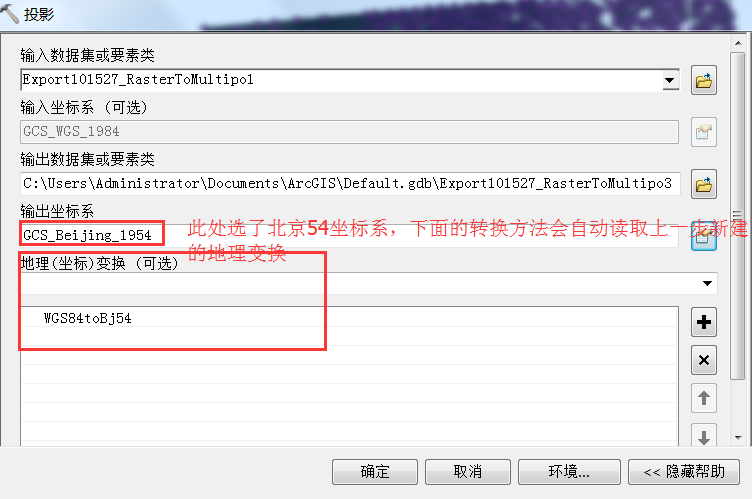

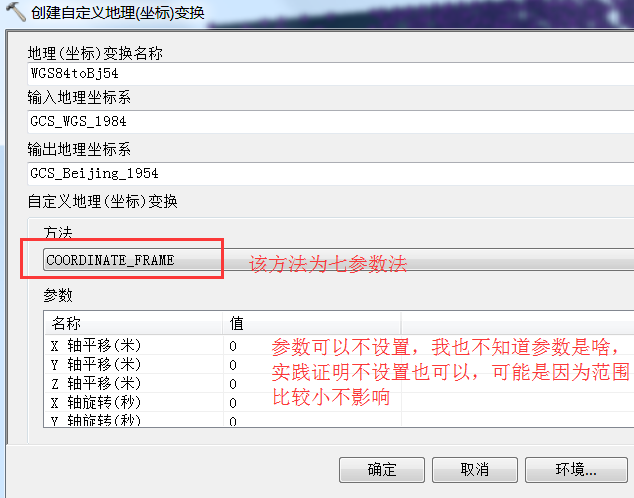

8.接下来就是对点进行投影，但这一步只是把地理坐标系换成了54的：

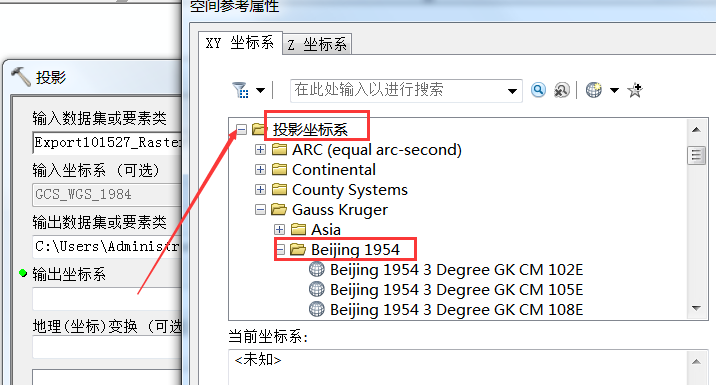

9.这一步处理好的点新打开胡看到坐标仍然不对，这就需要下一步对投影进行设置成54的相应带，该数据区域为96度带，选取相应的就行：

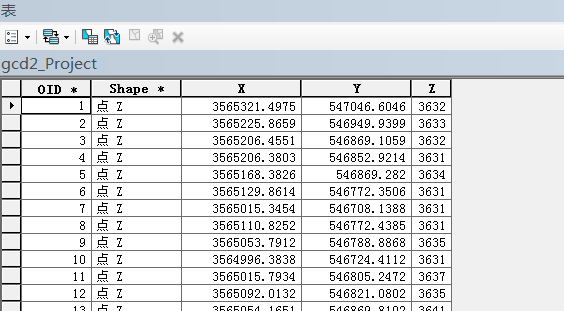

10.属性表打开，新建三个字段X,Y,Z。X和Y值采用右键计算几何的方式获取坐标值，Z值的高程值采用右键字段计算器的方式等于

栅格值（即DEM的高程值，这里是在值提取至点那一步提取好了的）

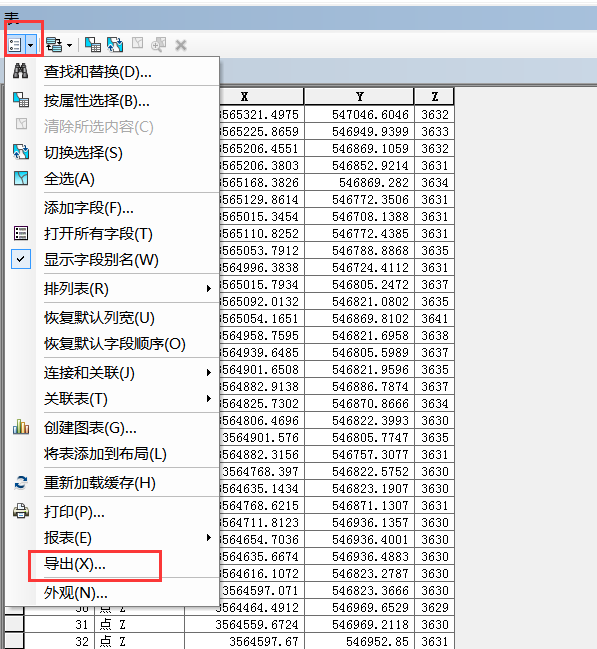

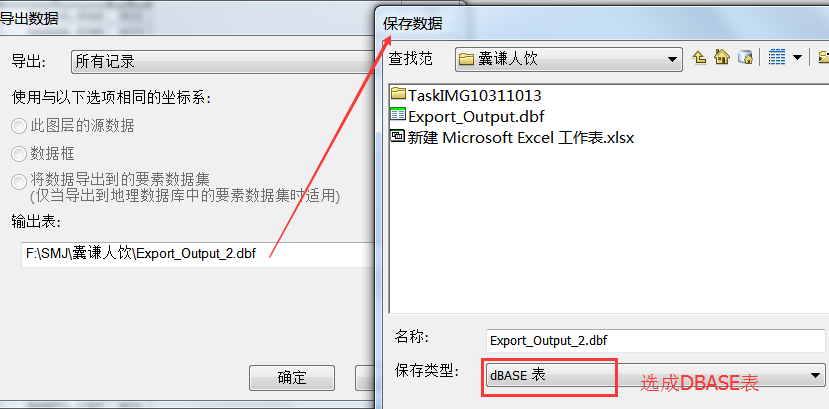

11.本次处理之后的点再新打开会看到坐标已经正确了，要在CAD里面显示出高程值，需要把点处理成dat文件：

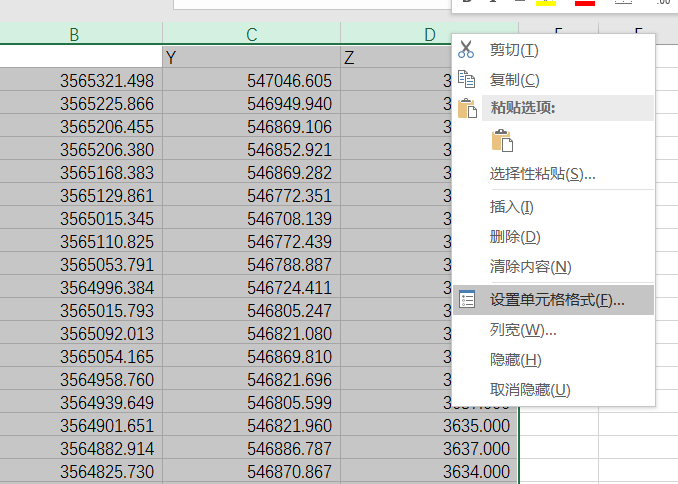

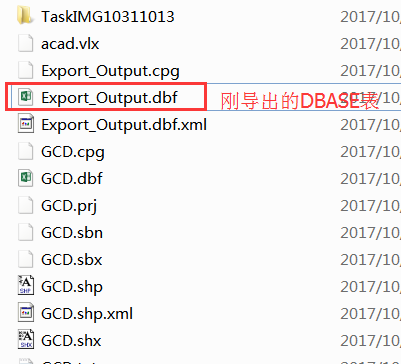

12.在外面用excel把dbase表打开，把单元格格式设置成数值3位小数（几位自选，我觉得3位已经够精确了）

最后将dbase里面的数据复制粘贴到文本文件里面，保存成dat，用cass展点导入，OK。

文档来自于百度文库，

向原作者致谢，仅供学习交流之用！
